Ano ang Nagpapahalaga sa Mga Pantulong na Materyales para sa Mga Piping System?

Sa mga sistema ng pang-industriya na tubo, ang Serye ng Auxiliary Material ay hindi opsyonal na mga accessory ngunit mga pangunahing bahagi na nagsisiguro ng integridad ng sealing ng system, katatagan, at pangmatagalang pagiging maaasahan. Mula sa flange gasket at flexible connectors hanggang sa pipe clamps, nozzles, at mechanical fittings, direktang nakakaapekto ang mga auxiliary material na ito sa pressure-bearing capacity, media compatibility, at maintenance cycle ng pipeline. Ayon sa data ng kasanayan sa engineering, humigit-kumulang 80% ng mga insidente ng pagtagas ng pipeline ay nagmula sa hindi tamang pagpili ng auxiliary na materyal o maling pag-install , sa halip na mga depekto sa pangunahing piping material mismo. Samakatuwid, ang siyentipikong pag-configure ng Serye ng Auxiliary Material ay ang pangunahing hakbang sa pagtiyak ng ligtas na operasyon ng mga industrial piping system sa pagpoproseso ng kemikal, paggamot ng tubig, pagmamanupaktura ng parmasyutiko, at mga kaugnay na aplikasyon.

Flange Gasket Series: Ang Unang Linya ng Depensa para sa Sealing Systems

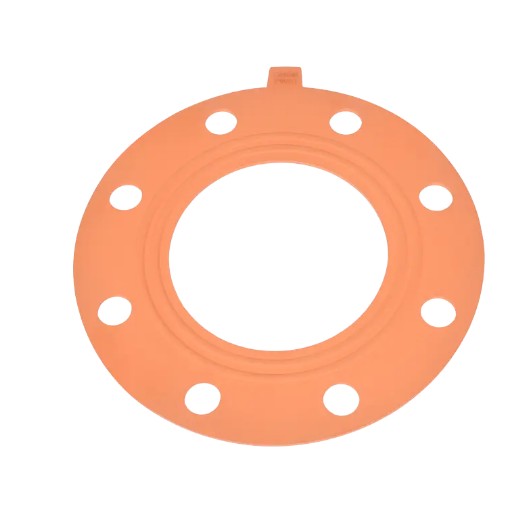

Ang mga flange gasket ay mga kritikal na elemento ng sealing sa mga joint ng pipeline na pumipigil sa pagtagas ng media. Depende sa komposisyon ng materyal at mga kondisyon ng pagpapatakbo, ang mga karaniwang uri ng flange gasket ay kinabibilangan ng EPDM (Ethylene Propylene Diene Monomer), FPM (Fluorocarbon Rubber), at EPDM PTFE composite gasket, bawat isa ay angkop para sa iba't ibang saklaw ng temperatura at kemikal na kapaligiran.

Paghahambing ng Pagganap ng Mga Pangunahing Materyal na Gasket

System ng Pagtutukoy at Mga Mahahalaga sa Pagpili

Ang sistema ng pagtutukoy ng flange gasket ay sumusunod sa mga pamantayan ng nominal diameter (DN), kasama ang mga karaniwang pagtutukoy DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , na sumasaklaw sa maraming aplikasyon mula sa mababa hanggang sa mataas na presyon. Ang pagpili ay dapat tumuon sa sumusunod na tatlong dimensyon:

• Pagkakatugma ng Media: Kapag nagdadala ng malakas na acids o alkalis, ang PTFE composite gaskets ay mas gusto; para sa mga karaniwang sistema ng tubig, ang mga gasket ng EPDM ay maaaring gamitin upang mabawasan ang mga gastos.
• Pagtutugma ng Temperatura at Presyon: Kapag ang temperatura ng pagpapatakbo ay lumampas sa 150°C o lumampas ang presyon sa PN16, dapat piliin ang FPM o spiral-wound metal gasket upang maiwasan ang pagtanda at pagkabigo ng goma.
• Configuration ng Flange Face: Ang mga nakataas na mukha (RF) flanges ay nababagay sa mga flat gasket, habang ang male-and-female (MFM) flanges ay nangangailangan ng paghahanap ng mga ring gasket upang maiwasan ang hindi pagkakaayos ng pagkaka-install.

Flexible Connector Series: Mga Pangunahing Bahagi para sa Pagsipsip ng Vibration at Thermal Displacement

Sa pagitan ng pump equipment at piping system, ang mga flexible connector ay nagsisilbi sa kritikal na function ng pagsipsip ng mekanikal na vibration at pambawi para sa thermal expansion at contraction. Ang PPH (Polypropylene Homopolymer) na mga flanged flexible connectors, na may mahusay na paglaban sa kemikal, ay naging mga karaniwang configuration para sa mga chemical piping system.

Mga Pagkakaiba ng Application sa Pagitan ng Concentric at Eccentric Flexible Connectors

Ang concentric flanged flexible connectors ay angkop para sa mga straight-line na koneksyon ng magkaparehong diameter ng pipe, na epektibong sumisipsip axial displacement ng 10-15mm . Ang eccentric reducer flanged flexible connectors, sa kabilang banda, ay ginagamit para sa mga transition sa pagitan ng iba't ibang diameter ng pipe, na may karaniwang mga detalye tulad ng D40×32, D50×32, D50×40, D63×32, D63×40 , pinapanatili ang kakayahang umangkop na buffering functionality habang nakakamit ang mga transition sa diameter.

Mga Teknikal na Bentahe ng PPH Flexible Connectors

• Paglaban sa Kaagnasan ng Kemikal: Ang materyal ng PPH ay maaaring makatiis sa karamihan ng kemikal na media sa loob ng hanay ng pH na 1-14, na angkop para sa pag-aatsara, pag-electroplating, paggamot sa dumi sa alkantarilya, at iba pang lubhang nakakaagnas na kapaligiran.
• Pagganap ng Temperatura: Patuloy na operating temperatura hanggang 100°C, na may panandaliang tolerance hanggang 110°C, nakakatugon sa mga pangkalahatang kinakailangan sa transportasyon ng mainit na likido sa industriya.
• Lakas ng Mekanikal: Ang tensile strength na 25MPa at yield strength na 22MPa, na tinitiyak na walang rupture o deformation sa ilalim ng hydrostatic testing sa 1.5 beses ang rated pressure.
• Buhay ng Serbisyo: Sa ilalim ng karaniwang mga kondisyon sa pagpapatakbo, ang PPH flexible connectors ay idinisenyo para sa isang buhay ng serbisyo na higit sa 50 taon, na makabuluhang binabawasan ang dalas ng pagpapanatili ng system.

Mga Pipe Clamp at Mechanical Fittings Series: Pangunahing Suporta para sa Pag-aayos ng Pipeline at Pagpapanatili ng Kagamitan

Ang mga pipe clamp ay kailangang-kailangan na elemento ng pag-aayos sa pag-install ng pipeline, na nagsisilbing hadlang sa pag-alis ng pipeline, pantay na namamahagi ng mga puwersa ng suporta, at pinipigilan ang pag-ugoy ng pipeline na dulot ng epekto ng likido. Ang mga PPH pipe clamp ay may parehong chemical resistance gaya ng mismong piping body, na iniiwasan ang mga isyu sa electrochemical corrosion na karaniwang nakikita sa mga metal clamp.

Mga Detalye ng Pipe Clamp at Load-Bearing Capacity

Sinasaklaw ng serye ng pipe clamp ang buong hanay ng diameter mula sa DN15 (D20) hanggang DN50 (D63) , na nagtatampok ng snap-on o bolt-tightening structures. Ang pagkuha ng DN32 pipe clamp bilang isang halimbawa, ang standard load-bearing capacity nito ay hindi bababa sa 500N , na may kakayahang makayanan ang mga dynamic na puwersa ng epekto na nabuo kapag ang bilis ng daloy ng panloob na likido ay umabot sa 4.5m/s. Sa multi-layer pipeline parallel installation scenario, inirerekomenda ang isang layered arrangement strategy, na may interlayer spacing na pinananatili sa ≥150mm upang mapadali ang mga operasyon sa pagpapanatili.

Functional Value ng Mechanical Fittings

Pangunahing ginagamit ang mga pull handle at hinge series fitting para sa pagbubukas ng mga mekanismo sa mga enclosure ng kagamitan at mga cover ng inspeksyon ng port. Ang mabibigat na bisagra, na ginawa mula sa glass-fiber-reinforced PP, ay nag-aalok ng single-unit load-bearing capacity ng 80-120kg , na angkop para sa madalas na buksan/sarado na mga aplikasyon tulad ng malalaking kagamitan sa pagsasala at mga manhole ng reactor. Ang mga maliliit na bisagra ay angkop para sa mga sitwasyong magaan ang karga tulad ng mga kahon ng instrumento at mga control cabinet, na may karaniwang mounting hole spacing na 25mm×40mm , tugma sa karaniwang mga sukat ng ginupit na sheet metal.

Spiral Nozzle Series: Mga Pangunahing Elemento para sa Efficient Mass Transfer at Distribution

Binabago ng mga spiral nozzle ang likido sa hollow-cone o solid-cone na mga spray sa pamamagitan ng kakaibang spiral flow guide structure, na malawakang ginagamit sa gas scrubbing, cooling, fire protection sprinkler system, at chemical reaction tower. Ang kanilang pinakakilalang katangian ay pambihirang kakayahan sa anti-clogging , na may mga diameter ng daloy ng daloy na hanggang 3 beses ang diameter ng outlet ng nozzle, na ginagawang angkop ang mga ito para sa mga sistema ng sirkulasyon ng tubig na naglalaman ng mga nasuspinde na particle.

Teknikal na Parameter System para sa Spiral Nozzles

Pagtutugma ng Materyal ng Nozzle at Kundisyon ng Operating

Ang mga spiral nozzle body ay karaniwang gawa mula sa PPH o glass-fiber-reinforced polypropylene, na may ceramic o 316L stainless steel insert para sa nozzle core. Sa mga sistema ng flue gas desulfurization (FGD), kung saan umaabot ang slurry solid content 15%-20% , dapat piliin ang full-flow non-reduced-diameter spiral nozzles, na tinitiyak ang minimum passage diameter ≥15mm. Sa mga semiconductor ultrapure water system, ang mga PTFE nozzle ay kinakailangan upang matiyak na ang nilalaman ng mga na-extract na ions ay nananatili sa ibaba 0.1ppb .

Colored Fittings Series: Mga Praktikal na Solusyon para sa Pamamahala ng Identification at System Visualization

Gumagamit ang mga colored pipe fitting ng iba't ibang kulay upang makilala ang mga uri ng media o mga daloy ng proseso, na nagsisilbing isang epektibong paraan upang mapabuti ang kahusayan sa pamamahala ng piping system. Sa malalaking pang-industriya na pag-install, ang standardized na color coding ay maaaring paikliin ang mga oras ng pagtugon sa pagpapanatili sa pamamagitan ng 30%-40% at makabuluhang bawasan ang mga panganib sa maling operasyon.

Inirerekomendang Industrial Color Coding Standards

• Berde: Iproseso ang paglamig ng tubig, mga sistema ng sirkulasyon ng tubig
• Asul: Naka-compress na hangin, mga sistema ng hangin ng instrumento
• Dilaw: Paghahatid ng kemikal, acid at alkali media pipelines
• Pula: Tubig na proteksiyon sa sunog, mga sistema ng singaw na may mataas na temperatura
• Gray/Black: Drainage, mga sistema ng paggamot sa maubos na gas
• Puti/Transparent: Ultrapure na tubig, food-grade media

Ang batayang materyal ng mga colored fitting ay nananatiling karaniwang PPH, na may mga kulay na isinama sa ibabaw na layer sa pamamagitan ng mga proseso ng co-extrusion o injection molding, karaniwang nasa kapal na 0.5-1.0mm , nang hindi naaapektuhan ang lakas ng katawan ng fitting o paglaban sa kemikal. Dapat tandaan na sa mga lugar na may malakas na panlabas na pagkakalantad sa UV, dapat piliin ang UV-stabilized color masterbatch upang maiwasan ang pagkupas ng kulay na maaaring makompromiso ang pagiging epektibo ng pagkakakilanlan.

Pagsasama ng System at Diskarte sa Pagpili

Ang pagpili ng Auxiliary Material Series hindi dapat isagawa sa paghihiwalay ngunit idinisenyo sa koordinasyon sa pangunahing sistema ng tubo. Ang mga sumusunod ay napatunayang mga diskarte sa pagpili mula sa kasanayan sa engineering:

Paraan ng Pagsusuri ng Gastos ng Kabuuang Siklo ng Buhay

Kapag naghahambing ng mga pantulong na materyal na solusyon, ang pansin ay hindi dapat limitado sa mga paunang gastos sa pagkuha lamang; Dapat kalkulahin ang kabuuang gastos sa siklo ng buhay (LCC). Ang pagkuha ng DN50 chemical pipelines bilang isang halimbawa, kahit na ang paunang halaga ng EPDM PTFE composite gasket ay humigit-kumulang 40% mas mataas kaysa sa karaniwang mga gasket ng EPDM, sa lubhang nakakasira na mga kondisyon ng pagpapatakbo, ang kanilang pagpapalit na cycle ay umaabot mula 6 na buwan hanggang higit sa 3 taon, na binabawasan ang komprehensibong mga gastos sa pagpapanatili ng higit sa 60% .

Pag-verify ng Compatibility Matrix

Ang pagtatatag ng media-material compatibility matrix ay isang kritikal na hakbang sa pag-iwas sa mga error sa pagpili. Halimbawa, kapag nagdadala ng chlorine-containing bleach (konsentrasyon ng sodium hypochlorite >10%), ang mga gasket ng EPDM ay sumasailalim sa mabilis na pagtanda at pag-crack, na nangangailangan ng PTFE o FPM na materyales sa halip. Sa mga sistema ng mainit na tubig na higit sa 80°C, ang rate ng compression set ng FPM (<15%) ay higit na mataas kaysa sa EPDM (>25%), na tinitiyak ang pangmatagalang pagiging maaasahan ng sealing.

Standardization at Inventory Optimization

Inirerekomenda na i-standardize ang mga detalye ng auxiliary material sa apat na base diameters— DN15, DN25, DN50, DN100 — sumasaklaw sa higit sa 80% ng mga sitwasyon ng aplikasyon. Sa pamamagitan ng pagbabawas ng iba't ibang detalye, ang mga gastos sa imbentaryo ng mga ekstrang bahagi ay maaaring mapababa ng 35%-50% , habang pinapaikli ang oras ng pagpapakilos ng materyal sa panahon ng pag-aayos ng emergency. Para sa mga hindi pamantayang kinakailangan sa ilalim ng mga espesyal na kondisyon sa pagpapatakbo, ipinapayong magreserba ng a 10%-15% ratio ng pagpapasadya upang matiyak ang kakayahang umangkop sa disenyo ng system.
