Ano ang mga paraan ng koneksyon para sa β-PPH Fittings?

Pangkalahatang-ideya ng Mga Paraan ng Koneksyon para sa β-PPH Fitting

Ang bawat paraan ng koneksyon para sa β-PPH Fittings ay nagsisilbi ng ibang layunin sa isang Plastic Piping system, at ang tamang pagpipilian ay depende sa pipe diameter, working pressure, at kung gaano kadalas kailangang buksan ang joint para sa maintenance. Ang talahanayan sa ibaba ay nagbubuod sa apat na pamamaraan na karaniwang tinutukoy ng mga fabricator at installer.

Koneksyon ng Hot-Melt Socket Fusion

Ang socket fusion ay ang pinakamalawak na ginagamit na paraan ng koneksyon para sa β-PPH Fittings sa mga produkto ng Piping na maliliit at katamtamang diameter. Ang isang heating tool ay sabay-sabay na natutunaw ang panlabas na ibabaw ng pipe at ang panloob na socket wall ng fitting; sa sandaling ang mga ibabaw ay umabot sa isang plastik na estado, ang tubo ay ipinasok sa fitting socket at pinipigilan sa ilalim ng magaan na presyon hanggang ang matunaw ay lumamig sa isang solong homogenous na katawan.

Ang mga pangunahing numero ng proseso na ginagamit ng karamihan sa mga fabricator ay ang mga sumusunod.

Dahil chemically fused ang joint sa halip na mechanically clamped, ang wastong na-execute na socket fusion joint ay umaabot sa halos parehong lakas ng pader gaya ng pipe body mismo, kaya naman nananatili itong default na pagpipilian para sa solar panel, semiconductor, at biochemical piping run.

Butt Fusion Welding para sa Mas Malaking Diameter

Kapag lumampas na sa DN110 ang diameters, nagiging hindi praktikal ang socket tooling, kaya ang welding ng butt fusion ang pumalit. Ang dalawang pipe o fitting na dulo ay nakaharap na patag na may umiikot na planer, pagkatapos ay idiniin sa isang pinainit na plato hanggang sa matunaw nang pantay ang magkabilang ibabaw. Ang plato ay binawi at ang dalawang tunaw na mukha ay pinagdikit sa ilalim ng kontroladong puwersa upang makabuo ng tuloy-tuloy na bead weld.

Ang mga short-socket at extended-socket butt weld fitting na may rating na 1.0 MPa ay karaniwang pinipili para sa mga pangunahing distribution header, habang ang mga extended-socket na variant ay nagbibigay ng mas mahabang fusion interface para sa mga pipeline na napapailalim sa vibration o thermal cycling, gaya ng ironmaking cooling loops.

β-PPH Fitting Series ayon sa Uri ng Koneksyon

Ang bawat produkto sa ibaba ay kumakatawan sa isang natatanging configuration ng koneksyon, mula sa direktang socket joints hanggang sa flanged at elbow fitting, lahat ay ginawa sa 1.0 MPa working pressure standards.

Inner Tooth Direct Socket Fitting

Socket Fusion

Panlabas na Tooth Direct Fitting

Socket Fusion

45 Degree Elbow Fitting

Socket Fusion

90 Degree Elbow Fitting

Socket Fusion

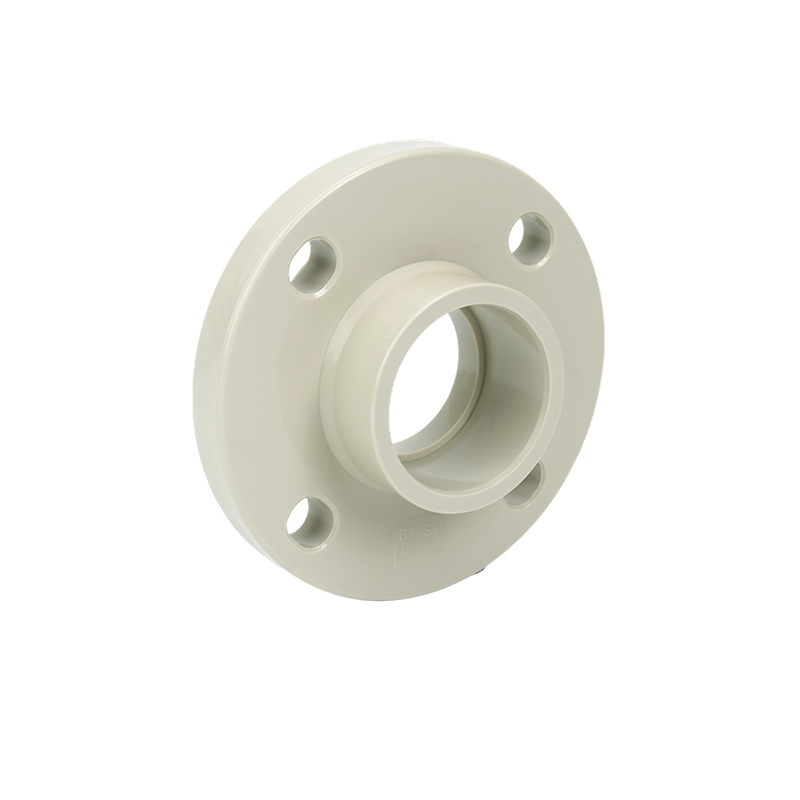

Integral Flange Fitting

Koneksyon ng Flange

Koneksyon ng Flange para sa mga Nababakas na Joints

Tinukoy ang mga koneksyon ng flange kung saan dapat buksan nang paulit-ulit ang isang seksyon ng pipeline, tulad ng sa isang inlet ng Valve Systems, pump suction, o filter housing. Ang isang integral flange socket fusion fitting ay unang pinagsama sa pipe gamit ang karaniwang proseso ng hot-melt, at isang maluwag na backing ring kasama ng mga bolts pagkatapos ay ikinakapit ang dalawang flange na mukha kasama ng isang gasket sa pagitan.

Dahil ang fusion joint ay nagdadala ng pressure load at ang bolted faces ay nagbibigay lamang ng compression sa gasket, ang mga flange fitting ay pinagsama ang lakas ng isang fused joint sa kaginhawahan ng isang bolted, naaalis na koneksyon. Ito ang gustong interface sa pagitan ng β-PPH pipework at anumang Plastic Valve na naka-install sa linya.

Threaded Union Connection para sa Maintenance Access

Gumagamit ang mga union fitting ng tatlong pirasong disenyo: dalawang bahagi ng katawan ang bawat isa ay pinagsama o sinulid sa mga dulo ng tubo, at pinagsasama ng center nut ang dalawang hati laban sa isang EPDM o FPM seal ring. Ang paraang ito ay hindi nangangailangan ng anumang init sa sandali ng koneksyon o pagkadiskonekta, kaya ito ay pinapaboran sa mga instrument tie-in, sample point, at equipment skid na nakikita ang madalas na pagseserbisyo.

Available din ang mga single female union na may sinulid na dulo para sa paglipat ng mga linya ng β-PPH sa metal o PVC piping, at ang dedikadong β-PPH sa PVC union fitting ay nagpapalawak ng flexibility na ito sa mga mixed-material system na karaniwang makikita sa aquarium, marine, at pharmaceutical facility.

Pagtutugma ng Paraan ng Koneksyon sa Presyon at Temperatura

Ang pagpili ng paraan ng koneksyon ay hindi lamang tungkol sa diameter. Ang materyal na β-PPH ay may pangmatagalang hanay ng temperatura sa pagtatrabaho na -20°C hanggang 100°C at isang panandaliang limitasyon na 110°C, ngunit bumababa ang kapasidad ng presyon habang tumataas ang temperatura. Sa 60°C ang maximum na operating pressure ay bumaba sa humigit-kumulang kalahati ng nominal pressure rating, kaya ang paraan ng koneksyon at kapal ng pader ay dapat na muling isaalang-alang habang tumataas ang temperatura.

Checklist ng Welding Parameter para sa Maaasahang Joints

Hindi alintana kung aling paraan ng koneksyon ang ginagamit, ang magkasanib na pagkabigo ay halos palaging sinusubaybayan pabalik sa paghahanda o kontrol sa proseso sa halip na ang mismong angkop. Ang sumusunod na checklist ay sumasalamin sa sequence na sinusunod ng karamihan sa mga fabricator sa site.

• Alisin ang langis, alikabok, at kalawang mula sa parehong pipe at fitting surface bago simulan ang anumang fusion work.
• Gupitin ang mga dulo ng tubo na parisukat na may nakalaang tool sa paggupit upang panatilihing patayo at walang burr ang mga magkadugtong na ibabaw.
• Hawakan ang temperatura ng heating plate sa pagitan ng 210°C at 230°C para lumambot ang materyal nang hindi nadudulas.
• Panatilihin ang presyon sa loob ng 8 hanggang 12 segundo pagkatapos ng pagsali upang hayaang mapuno ng pantay-pantay ang natutunaw.
• Maglaan ng hindi bababa sa 30 segundo ng natural na paglamig bago ilipat o i-load ang joint.
• Magpatakbo ng airtightness test, gaya ng hydrostatic o helium leak check, bago pumasok sa serbisyo ang linya.
• Siyasatin ang bawat weld bead kung may mga bula, bitak, o hindi kumpletong pagsasanib, at muling hinangin kaagad kung may nakitang depekto.

Bakit Mahalaga ang Kalidad ng Koneksyon para sa Mga Produkto sa Piping at Valve System

Ang isang β-PPH pipeline ay kasing maaasahan lamang ng pinakamahina nitong joint. Dahil ang β-PPH Fittings ay madalas na ipinares sa mga bahagi ng Plastic Valve sa mga linya ng solar panel, semiconductor, kemikal, at proteksyon sa kapaligiran, maaaring makompromiso ng hindi wastong pinagsama o under-torqued na joint ang buong network ng mga produkto ng Piping, hindi lamang isang koneksyon. Ang pagpili ng tamang paraan para sa bawat lokasyon, pagsunod sa mga nakadokumentong parameter ng welding, at pag-verify sa bawat joint na may pressure test ay ang tatlong kasanayan na patuloy na naghihiwalay sa mga pang-install na pangmatagalang serbisyo mula sa mga umuulit na tawag sa pagpapanatili.
