Relasyon sa pagitan ng diameter ng tubo, rate ng daloy, rate ng daloy, presyon

Una sa lahat, flow rate = flow rate ×inside diameter ng pipe× inside diameter ng pipe ×π÷ 4; kaya ang rate ng daloy at rate ng daloy ay maaaring matukoy ang isa pang parameter sa pamamagitan ng pag-alam ng isa.

Ngunit kung ang diameter ng tubo D at ang presyon sa loob ng tubo P ay kilala, maaari bang kalkulahin ang rate ng daloy?

Ang sagot ay: hindi mo pa mahahanap ang flow rate at flow rate ng fluid sa pipe. Akala mo may balbula sa dulo ng tubo, at kapag sarado ito, may pressure P sa pipe, at zero ang flow rate sa pipe.

Kaya, ang daloy ng rate sa tubo ay hindi tinutukoy ng presyon sa tubo, ngunit sa pamamagitan ng pababang slope ng presyon sa tubo sa daan. Kaya siguraduhing sabihin ang haba ng tubo at kung ano ang pagkakaiba ng presyon sa magkabilang dulo ng tubo upang mahanap ang rate ng daloy at rate ng daloy ng tubo.

Kung ang relasyon sa pagitan ng presyon at daloy sa isang tubo ay direktang proporsyonal mula sa isang punto ng pagsusuri ng husay, iyon ay, mas malaki ang presyon, mas malaki ang daloy. Ang rate ng daloy ay katumbas ng rate ng daloy ng beses sa seksyon. Para sa anumang seksyon ng pipe, ang presyon ay nagmumula lamang sa isang dulo, ibig sabihin, ang direksyon ng presyon ay one-way, at kapag ito ay sarado sa labasan sa direksyon ng presyon (ang balbula ay sarado), ang likido sa pipe ay nasa isang ipinagbabawal na estado. Sa sandaling bukas ang labasan, ang rate ng daloy nito ay tinutukoy ng presyon sa tubo.

Para sa quantitative analysis, posibleng mag-install ng manometer, flow meter o sukatin ang flow-through na kapasidad sa pamamagitan ng hydraulic model experiments. Para sa daloy ng pressure pipe, maaari rin itong makuha sa pamamagitan ng pagkalkula, at ang mga hakbang sa pagkalkula ay ang mga sumusunod:

1. Kalkulahin ang tiyak na paglaban S ng pipeline. Kung ito ay isang lumang cast iron pipe o isang lumang steel pipe, maaari mong gamitin ang formula ni Shevelev upang kalkulahin ang partikular na resistensya ng pipeline s=0.001736/d^5.3 o gamitin ang s=10.3n2/d^5.33 upang kalkulahin, o suriin ang nauugnay na talahanayan;

2. Tukuyin ang pagkakaiba ng ulo H=P/(ρg) sa pagitan ng dalawang dulo ng pipeline. Kung mayroong pahalang na pagbaba h (ibig sabihin, ang panimulang dulo ng pipeline ay h mas mataas kaysa sa dulo), pagkatapos ay H=P/(ρg) h

Sa pormula: H: sa m; P: ay ang pagkakaiba sa presyon sa magkabilang dulo ng tubo (hindi ang presyon sa isang partikular na seksyon), ang P ay nasa Pa;

3. Kalkulahin ang rate ng daloy Q: Q = (H/sL)^(1/2)

4, rate ng daloy V=4Q/(3.1416 * d^2)

Kung saan: Q —— rate ng daloy, sa m^3/s;

H —— Ang pagkakaiba sa pagitan ng ulo ng tubig sa simula at dulo ng tubo, sa m;

L —— haba mula simula hanggang dulo ng tubo, sa m.

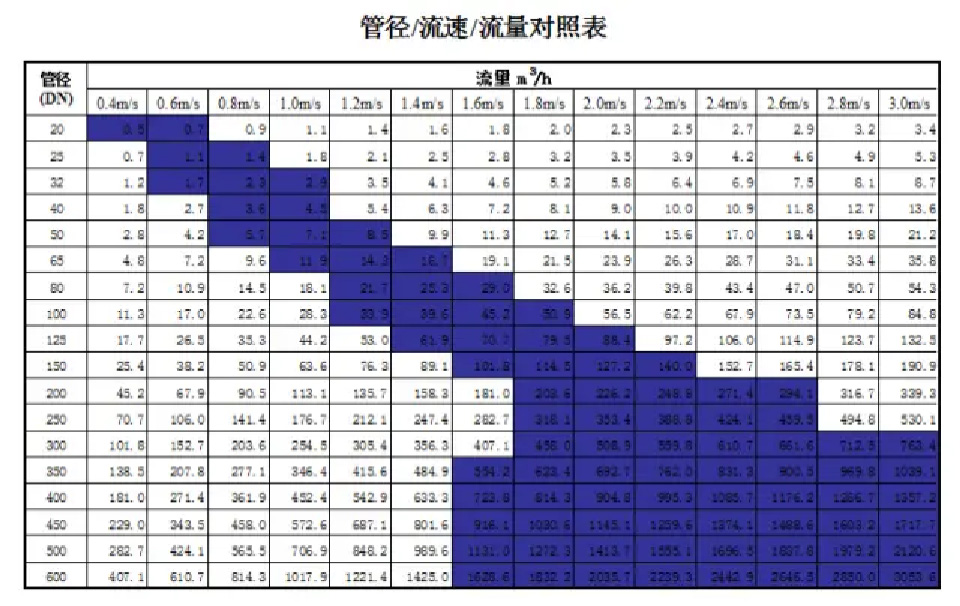

Tandaan: Ang pinakamataas na hilera ay ang bilis ng daloy

Ang malaking piraso ng data sa gitna ng talahanayan sa itaas ay ang trapiko

Ang pinakakaliwang hilera ay ang nominal na diameter ng tubo ng tubig

Tanong: "Alin ang dapat kong piliin na may napakaraming rate ng daloy?"

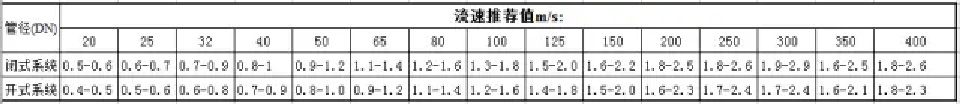

Huwag magmadali... Tingnan ang talahanayan sa ibaba (may pagkakaiba sa pagitan ng open system at closed system)
